數控管道相貫線切割機

　　

　　技

　　

　　術

　　

　　方

　　

　　案

　　

　　供貨方：長沙聚才機電設備有限公司

　　

     公 司 簡 介

　  長沙聚才機電設備有限公司 成立于2012年12月18日，坐落于長沙市高新開發區麓谷企業廣場。是一家專門從事數控等離子、激光切割和機器人切割&焊接成套設備以及CNC機床的銷售與技術服務提供商。公司擁有多名經驗豐富的銷售與技術工程師，均是在東南沿海地區外企（深圳和上海）從業多年的優秀人員,他們對激光、等離子、機器人切割&焊接系統和CNC系統以及弧壓、電容調高控制等輔助設備的維修技術均相當專業，可謂是實力雄厚。

     公司秉承“信念支撐生命，奉獻贏來贊譽，服務取得市場，堅持成就事業”的理念，致力于將國內外先進的數控切割、切削&焊接設備和加工工藝介紹給用戶，為內地相關產業的轉型升級貢獻我們的微薄之力。我們的優勢：因?yàn)楣ぷ麝P(guān)系，我們的技術人員曾與國內外眾多數控等離子、激光切割機、機器人切割&焊接設備和CNC機床及配套設備廠商有過長期且深入的交往，深刻了解他們的研發實力、產品優缺點、銷售業績與售后服務的好壞。我們能夠博采眾長，故因此而擅長根據用戶實際需要度身打造出最具性?xún)r(jià)比的成套數控切削、切割&焊接設備，并且能提供各種升級改造和大修服務，包括內部核心部件的芯片級維修。

       目前，公司已取得上海滬工Hugong(數控等離子、激光和機器人產品)、寧波金鳳Jinfeng（門式焊機、型鋼生產線）、浙江駿屹Junyi（激光切割機）和飛馬特焊機Thermadyne（雙肪沖焊機、等離子焊機）在湖南地區的總代理權。并已于開業初期即先后成為德國凱爾貝Kjellberg等離子、瑞典伊薩ESAB等離子、美國飛馬特THERMADYNE等離子、美國海寶hypertherm等離子在湖南地區的經銷商。另外公司還攜手上海兆展Zhaozhan、山東中邁Zhongmai、成都華遠Huayuan、山東奧太Aotai和日本OTC等眾多國內外知名的等離子切割和焊接設備廠家，并也已成為他們?cè)诤系貐^(qū)的特約經銷商。

      公司自成立以來，堅持“誠信鑄就品質”的原則，以“專業的人才，專家式服務，專注于客戶”為宗旨，不斷完善自身管理機制，強調以客戶與市場為導向，拓寬服務范圍，提高服務深度，追求與客戶長遠、穩定、雙贏的合作關系，獲得各界客戶的廣泛贊許、信賴與支持。另外，為了更好地服務于全國各地的用戶，我們?cè)谏虾?、北京、天津、昆山、嘉興、寧波、徐州、杭州、濟寧、臨沂、大連、成都、重慶、鄭州、石家莊、深圳和佛山等客戶較集中的城市均設立了維修服務辦事處。

      我們不僅僅提供產品，更重要的是能夠提供高效、優質的服務??！

　　

       附公司主要經營：

              1、 數控火焰、等離子、激光和機器人切割&焊接成套設備、配件和易損件的銷售與技術 服務；

2、 氣保焊、埋弧焊、氬弧焊、專機和機器人焊接工作站與各類通用焊接設備的銷售與售后服務；

3、 數控火焰等離子、激光、機器人切割&焊接周邊輔助設備的銷售與服務；

4、 金鳳H型鋼切割、焊接生產線、整平機、組立機等鋼結構生產設備的銷售與服務；

5、 數控火焰、等離子、激光和機器人切割&焊接設備的大修、改造、升級、搬遷、技術支持和服務外包等。

6、 擅長維修數控切削、切割&焊接設備行業內的各種進口的數控、工控系統，伺服、變頻驅動器，等離子、激光和機器人切割、焊接設備及輔助設備的內部核心部件（電路板）的芯片級維修等。

　　
　　通過現場溝通并結合貴公司的實際情況，我們最終確定如下方案為具性?xún)r(jià)比的技術方案：
　　
　　600V數控管道相貫線切割機
　　
　　一、設備簡介
　　
　　1.1 設備簡介
　　
　　數控管子相貫線是一種對鋼管端部結合處作自動計算和切斷的設備。該機器廣泛應用于造船、建筑、石化、機械、冶金等行業的管道結構件切割加工。這些行業中有大量的管道結合相貫線孔、相貫線端頭，還有俗稱“蝦米節”的彎頭，此類加工大多采用制作樣板、劃線、人工放樣、手工切割、人工打磨等落后又繁復的方法進行。我公司出品的數控管道切割機能十分方便地切割此類工件，并且操作工人不須編程、只需輸人相互配合的管子的半徑、相交角度等參數，機器就能自動切割出管子的相貫線、相貫孔以及焊接坡口，不再需要人工打磨。
　　
　　數控管道切割機采用圓柱坐標系數控，控制軸數為2-7軸。其具有中文界面、參數輸入和人機對話功能，定角度坡口面切割功能，變角度坡口面切割功能，管道不圓度和偏心補償功能，在線和離線自動點火、預熱、穿孔功能，切割速度變化自動控制功能等。
　　
　　1.2 設備規格
　　
　　品名：數控管道相貫線切割機
　　
　　型號：KSGX.600V
　　
　　切割形式：等離子(美國維克多AC200)
　　

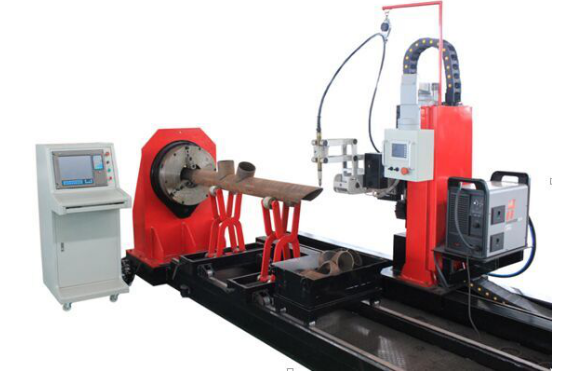

　　1.3 設備外形圖(參考圖，以實物為準)
　　
　　二、切割對象：
　　
　　工件長度：≤12000mm
　　
　　工件直徑范圍：φ60～φ630mm
　　
　　三．使用環境
　　
　　1．溫度：-5-45℃；
　　
　　2．濕度：≤90%；
　　
　　3．電源：380V±5%  50HZ；
　　
　　4．等離子需壓縮空氣：0.6-0.7Mpa，流量≥400L/min；
　　
　　5．設備長寬高尺寸：14000mm×1500mm×2200mm；
　　
　　6．安裝場地：室內安裝，混凝土地基，要求地面平整，傾斜度不大于1/100；
　　
　　四、供貨清單：
　　
　　序號 部件名稱 品牌 備注
　　
　　1 切割機機床 凱爾達 結構穩定扎實、功能齊全、調整維修簡便
　　
　　2 伺服電機 松下 穩定、可控性好、響應快速、靈敏度高
　　
　　3 減速機 國優/省優級 振動小、噪音低
　　
　　4 氣動元件 SMC或同等產品 高質量氣動元件，質量?jī)?yōu)異
　　
　　5 導軌 HIWIN 承載大、潤滑簡單、自動調心、互換性好
　　
　　6 控制器 上海交鴻 國內工控機專業品牌，奔騰2.4GHZ處理器、15彩顯屏（工業級）
　　
　　7 等離子電源 美國海別德 高性能等離子切割電源及割炬，切割效率高、易損件壽命長，切割面光滑、斜度小
　　
　　8 運動控制卡 五軸 開放式多軸運動控制器
　　
　　9 隨機資料 凱爾達 詳細的說明設備的操作及維護
　　
　　五、主要技術參數
　　
　　1．切割鋼管規格
　　
　　外徑：φ60～φ630mm
　　
　　等離子較大穿孔厚度：30mm, 較佳品質切割：25mm
　　
　　有效切割長度：400-12000mm
　　
　　較大載重量： 4000Kg
　　
　　2．工件材質
　　
　　等離子切割：碳鋼，紫銅，銅鎳合金，不銹鋼，鋁黃銅，合金鋼
　　
　　3．卡盤形式：三爪聯動自定心
　　
　　鋼管通過主軸孔徑：190mm
　　
　　托架裝置數量：4個
　　
　　4.  控制軸數（5軸）
　　
　　工件旋轉軸（Y）
　　
　　割炬小車水平左右移動軸（X）
　　
　　割炬小車垂直上下移動軸（Z）
　　
　　割炬工件軸向平面擺動軸（B）
　　
　　割炬工件端面扇形擺動軸 (A)
　　
　　5. 工件范圍
　　
　　Y軸旋轉量：自由回轉
　　
　　X軸較大行程：12000mm
　　
　　Z軸較大行程：350mm
　　
　　較大旋轉角度：±45°
　　
　　切割坡口角度范圍:等離子±45°
　　
　　6. 切割速度
　　
　　空氣等離子500~5000mm/min （視管壁調節相應切割速度）
　　
　　X軸快速行走速度≤10000mm/min
　　
　　7. 割炬移動重復定位精度≤±0.2mm/2000mm；
　　
　　母線定位精度≤±0.5mm
　　
　　坡口定位精度≤±0.5°
　　
　　8. 設備功率
　　
　　設備總功率：50KW，其中等離子電源45KW（AC200）
　　
　　9. 油漆顏色
　　
　　按凱爾達標準色(也可根據貴公司的具體要求進行配色,需合同
　　
　　中詳細注明)
　　
　　六、設備的主要切割性能
　　
　　1．主要相貫線相交形式：主外支內型和主內支外型。
　　
　　2．可切割的母管相貫線孔或支管相貫線端面：
　　
　　母管開正交矩形孔；
　　
　　母管開正交槽；
　　
　　母管與支管相貫正交、斜交、偏心；
　　
　　圓管對接（蝦米彎）；
　　
　　圓管與平面正交、斜交；
　　
　　兩重支管的相貫；三重支管的相貫；“蝦米節”斜面切割。
　　
　　3．切割最小交叉角度30°
　　
　　4．提供兩種端面坡口的加工方法
　　
　　定角坡口：按用戶輸入的角度進行坡口切割
　　
　　變角坡口：根據相貫的兩面角而變化的坡口以及360°孔坡口
　　
　　5．連續切割
　　
　　機器具有多條相貫線連續切割的功能，只要將管件上需切割的數據一次輸入機器，即輸入相互配合的管子的半徑、相交角度等參數，機器就能自動切割出管子的相貫線、相貫孔以及焊接坡口。
　　
　　七、設備基本配置
　　
　　1．?dāng)?shù)控管道切割機主要由控制系統、小車行走裝置、驅動裝置、裝夾裝置、托架裝置、導軌、氣路系統、控制柜、操作臺等部分組成。
　　
　　2．配備等離子切割系統一套，等離子電源為海寶PMX105等離子系統。
　　
　　3．交流伺服系統：5套伺服驅動均為日本松下數字伺服系統，每套均包含伺服啟動器及伺服電機。
　　
　　八、軟件系統功能
　　
　　?能在主管上切割相貫孔,滿足主管軸線與單根支管軸線偏心與非偏心,垂直與傾斜相交等條件
　　
　　?能在支管端部切割相貫線端頭，滿足單根支管軸線與主管軸線偏心與非偏心、垂直與傾斜相交等條件。
　　
　　?能在管子上切割平行管軸心的方孔、腰形孔、圓角矩形孔，滿足偏心與非偏心，垂直與傾斜相交等條件。
　　
　　?能在管子上切割平行管軸心的方槽、腰形槽、圓角矩形槽，滿足偏心與非偏心，垂直與傾斜相交等條件。
　　
　　?能在管子切斷的同時進行開槽加工。
　　
　　?能切割焊接彎頭“蝦米節”的兩端面及切割垂直和斜截端面。
　　
　　?能切割同規格管材多管對接端面。
　　
　　?能切割與環型主管相貫的支管相貫線端頭，單根支管情況可偏心。
　　
　　?能切割與矩形管相貫的圓支管端頭。
　　
　　?能切割多重相貫的支管相貫線端頭（支管與主管軸心需相交于一點），其主管可以是直管或彎管。支管上可開定角度、變角度、定距離及變距離的坡口。
　　
　　?能根據管子長度、切割形狀完成自動套排料功能。管與管之間的最小交叉角度＞30度（不包括單根支管與環型主管的相貫形式）。
　　
　　?數據保存分類查找，可修改重新編輯等 。
　　
　　?多方位動態切割軌跡結果圖。
　　
　　?引割線自由設定功能，可實現無引割線、直線引割線、圓弧引割線。
　　
　　九、控制系統：
　　
　　?本機輸入接口為軟盤、鍵盤、U盤、因特網，可用鍵盤、軟盤、U盤輸入。
　　
　　?可以手動輸入作臨時性修改。
　　
　　?中文顯示圖形界面，人機對話。
　　
　　?系統內安裝管子相貫線切割編程軟件。
　　
　　?能夠與用戶計算機系統進行零件加工信息的數據交換，控制切割加工。
　　
　　?具有屏幕窗口放大、圖形位置的編程及調整功能。
　　
　　?切割速度根據板厚和切割源種類自動無級調整，多種速度控制，暫停、加減速功能。
　　
　　?切割原點快速定位功能。
　　
　　?切割數據軌跡保持功能，能按軌跡自動演示，重復演示功能。
　　
　　?斷點、斷電返回原位，再切割功能。
　　
　　?管子自動檢測功能。
　　
　　?故障自動報警、自動診斷及操作失誤智能判別，警報解除功能。
　　
　　?突發情況電控限位、機械限位及緊急停止功能。
　　
　　十、數控系統配置（工控機）
　　
　　1．CPU （原裝進口）         奔騰處理器（2.4GHz）
　　
　　2．觸摸式操作屏              15英寸彩顯屏（工業級）
　　
　　3．內存容量                  256M
　　
　　4．顯存容量                  8M
　　
　　5．?dāng)?shù)據輸入方法              鍵盤或U盤
　　
　　6．?dāng)?shù)據備用                  硬盤或U盤
　　
　　7．硬盤                      80G以上
　　
　　8．軸位置控制器              5軸聯動運動控制卡
　　
　　9．操作系統                  中文Windows2000
　　
　　10.網卡                     10/100M自適應
　　
　　十一、主要精度要求
　　
　　“KSGX型切割機”的切割精度能滿足被切割鋼管符合國家標準，能達到工件長度尺寸定位精度為0.2mm/2000mm；母線定位精度為≤±0.5mm。
　　
　　工件旋轉驅動
　　
　　驅動系統                    精密齒輪箱、齒輪副傳動
　　
　　伺服電機                    松下伺服驅動器、電機
　　
　　復位精度                    ±0.3°
　　
　　2．割炬小車沿工件軸向移動
　　
　　驅動系統                 精密齒輪箱、齒輪、齒條傳動
　　
　　割矩小車有效行程         12000mm
　　
　　伺服電機                 松下伺服驅動器、電機
　　
　　復位精度                 ±0.2mm
　　
　　3．割炬小車上下移動軸
　　
　　驅動系統                   精密齒輪箱、絲桿傳動
　　
　　割炬小車上下行程           350mm
　　
　　伺服電機                   松下伺服驅動器、電機
　　
　　復位精度                   ±0.2mm
　　
　　4．割炬沿工件軸向扇形平面擺動軸
　　
　　驅動系統                    精密行星減速機傳動
　　
　　擺動角度                  45°—135°
　　
　　伺服電機                  松下伺服驅動器、電機
　　
　　定位精度                  ±0.3°
　　
　　5．割炬沿工件端面扇形平面擺動軸
　　
　　驅動系統                    精密行星減速機傳動
　　
　　擺動角度                  45°—135°
　　
　　伺服電機                  松下伺服驅動器、電機
　　
　　定位精度                  ±0.3°
　　
　　十二、安全裝置
　　
　　各運動部件在適當處均設安全防撞保護裝置及限位開關。
　　
　　在控制箱處設有緊急停車開關。
　　
　　等離子電源安全防護按照飛馬特CUTMASTER A120等離子切割機
　　
　　使用說明書。
　　
　　設備機架和等離子電源及電腦控制箱外殼都必須提供可靠接地，且電腦控制箱外殼應單獨接地。
　　
　　注意！必須提供人身安全保護接地。
　　
　　十三、其它
　　
　　驗收、安裝、調試
　　
　　1)、甲方提供所需空間結構桁架軸線圖，管件尺寸規格，乙方負責生成切割文件，以及模擬圖形，乙方將模擬圖形發送給甲方進行確認；
　　
　　2）、乙方在設備制造完畢后通知甲方來廠驗收，驗收時可對設備進行驗收及雙方
　　
　　確定1—2種規格（1中所生成的圖形）的實物驗收，在工廠無條件驗收的可在用戶處作最終驗收。（如果生成的圖形切割所需要的管材量大≥500元人民幣，則需要甲方承擔管材費用）；
　　
　　3）、乙方將派出技術人員，負責設備在甲方現場進行安裝、調試，確保生產出合格產品。
　　
　　4)、交貨周期：合同簽訂生效后35個工作日通知甲方到乙方現場進行驗收；甲方驗收完成后2天之內乙方負責打包發貨.
　　
　　十四、技術培訓
　　
　　1）、在甲方生產現場，乙方在完成安裝、調試以及試運行后，將對甲方有關技術、操作、維修人員進行系統的設備結構講解、操作過程和注意事項、常用維修和維護等免費技術培訓。
　　
　　2）、培訓內容：設備講解、結構說明、操作說明、設備維護以及簡單故障排除，還包括上機操作，生產合格產品。
　　
　　服務
　　
　　1)、售前乙方負責提供產品選型、工藝布置等相關方面的技術咨詢及技術服務。
　　
　　2)、售后乙方負責安裝調試，免費對甲方相關的進行技術方面的培訓。
　　
　　3)、售后一年內屬乙方制造質量包修壹年，在質保期期間，乙方將免費提供各種技術服務， 若由于設備質量原因造成損壞的零部件由乙方無條件更換、修復，費用由乙方負責。
　　
　　4)、設備易損件除發貨時配套外，乙方保證長期提供優質優價的備品備件及易損件，以及保修期外的優質服務。
　　
　　此技術協議一式貳份，供方需方各執壹份。
　　
　　需方：                                供方：長沙聚才機電設備有限公司
　　
　　簽字：                                簽字：
　　
　　日期：                               日期：
　　
　　附件一：
　　
　　美國維克多Auto cut200等離子電源技術參數
　　

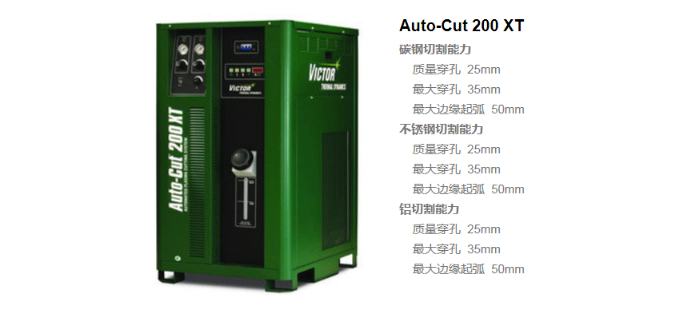

　?。ù藞D為AC200的整機圖）
　　
　　一、產品規格
　　
　　二、產品特點
　　
　　靈活切割厚薄不等的各類金屬板材
　　
　　XTTM-301易損件適合切割1mm厚度到35mm的金屬板材。配備XTTM-301割炬的Auto-Cut XT系統通常采用經濟劃算的空氣作為等離子氣體和保護氣體，用于碳鋼和大多數有色金屬的切割作業，加工產品表面光潔度高，掛渣少。Auto-Cut XT 同時具備氧氣等離子切割功能，可實現更高質量的碳鋼切割。專有的水霧保護（WMS?）工藝則采用N2作為等離子氣體并以水霧作為保護氣體，用于有色金屬板材切割，成本實惠，質量首屈一指。如需切割有色金屬厚板，可使用Ar-H2/N2，切割厚度可達25mm(使用Auto-Cut200 XT系統）。
　　
　　低成本空氣-空氣切割 速度更加卓越
　　
　　維克多XTTM-301割炬易損件技術享有全球?qū)＠?，堪稱厚度為1mm至35mm板材切割的首
　　
　　選。該技術可同時勝任碳鋼和有色金屬的切割，質量上乘。
　　
　　? 熱影響區域小，切割邊緣表面平整
　　
　　? 割縫窄，可實現小角度、小半徑的高速切割
　　
　　? 較寬的低掛渣參數設置范圍
　　
　　? 電弧密度更高，實現更快作業速度的同時無損于質量
　　
　　? 以Air/Air為工作氣體時，可完成不銹鋼的快速切割作業
　　
　　效率卓著
　　
　　? 高速切割，每小時可生產更多零件
　　
　　? 采用水霧保護，切割速度可達同類切割系統的三倍
　　
　　? 同級別產品中輸出功率較大
　　
　　? 零件使用壽命長
　　
　　? 得益于XTTM-301-割炬的SpeedLokTM快速卡座設計，更換零件引起的停機時間顯著縮短
　　
　　穩定可靠
　　
　　? 充分全面的實驗室測試和現場試驗確保性能持續可靠
　　
　　技術領先
　　
　　? 微處理器控制，實現較佳切割質量
　　
　　? 割炬設計精密先進，切割質量領先于同級別其他產品
　　
　　? 采用N2/H2O進行有色金屬切割，切割速度快于H35
　　
　　完備的氣體控制功能
　　
　　借助單獨的氣體控制閥，等離子氣體和保護氣的氣壓和流量均可在電源處得到放心控制。僅需操作位于前面板的選擇器開關，即可從保護氣切換到水霧保護。
　　
　　水霧保護（WMS）顯著優化有色金屬的切割性能（Auto-Cut 200XT可選用）
　　
　　水霧保護優勢
　　
　　? 使用氮?dú)庾鳛榈入x子氣體，普通自來水作為保護氣，完成高質量的有色金屬切割
　　
　　? 運行成本實惠
　　
　　? 可切割厚度為1mm至20mm的板材，切割無掛渣
　　
　　? 切割表面無氧化物堆積
　　
　　? 參數范圍更寬
　　
　　? 便捷易用
　　
　　? 與采用H35相比，切割速度更快
　　
　　? 水霧保護功能為 AC300 XT 的標準配置，AC200 XT可選配
　　

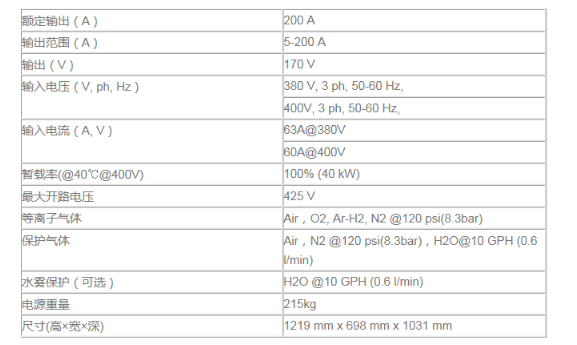

　　額定輸出（A） 200 A
　　
　　輸出范圍（A） 5-200 A
　　
　　輸出（V） 170 V
　　
　　輸入電壓（V, ph, Hz） 380 V, 3 ph, 50-60 Hz,
　　
　　400V, 3 ph, 50-60 Hz,
　　
　　輸入電流（A, V） 63A@380V
　　
　　60A@400V
　　
　　暫載率(@40℃@400V) 100% (40 kW)
　　
　　較大開路電壓 425 V
　　
　　等離子氣體 Air，O2, Ar-H2, N2 @120 psi(8.3bar)
　　
　　保護氣體 Air，N2 @120 psi(8.3bar)，H2O@10 GPH (0.6 l/min)
　　
　　水霧保護（可選） H2O @10 GPH (0.6 l/min)
　　
　　電源重量 215kg
　　
　　尺寸(高×寬×深) 1219 mm x 698 mm x 1031 mm
　　
